Metodika

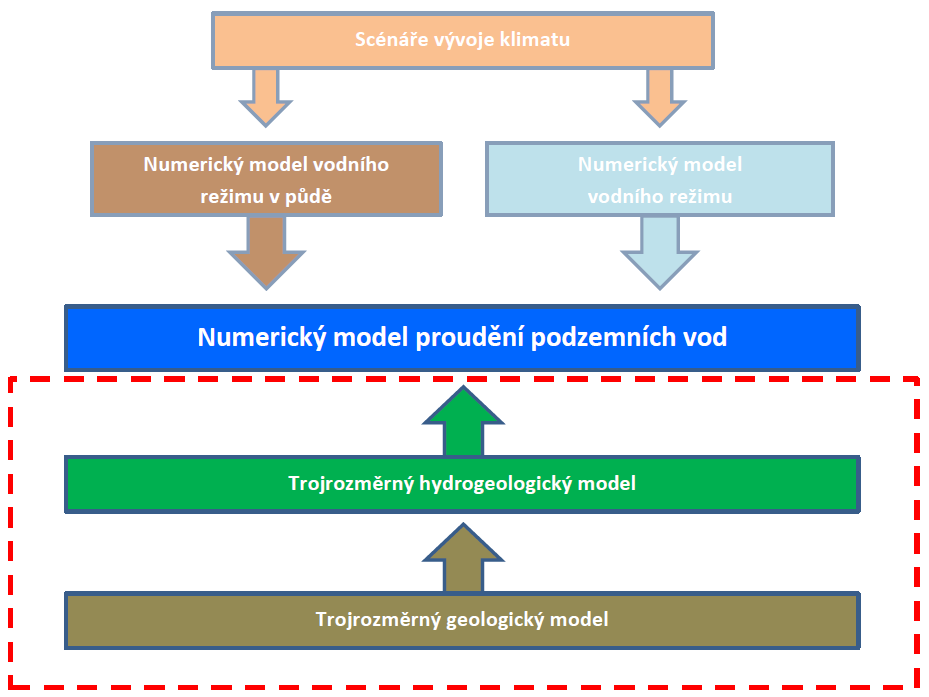

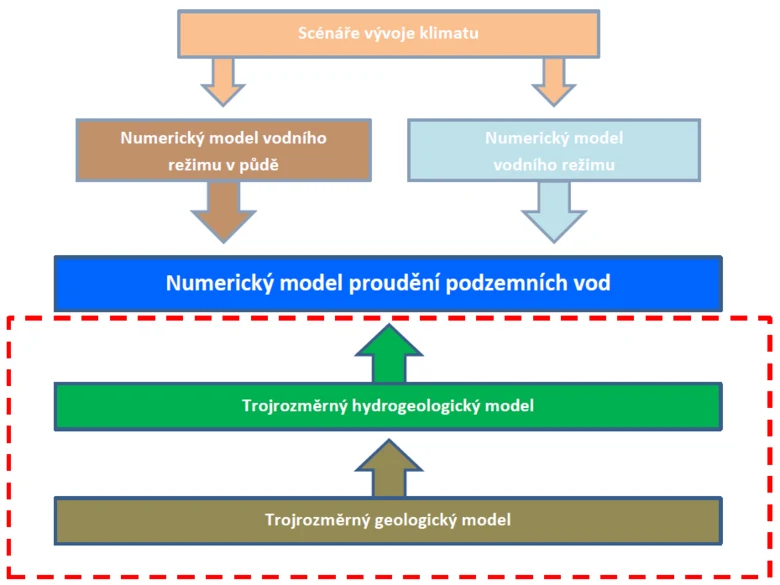

K tomu, aby bylo možno odhadnout bilanci zdrojů podzemní vody a tím i vývoj stavu podzemních vod, se využívá modelování proudění podzemní vody. Základem pro realizaci takovýchto modelů jsou dva relevantní dílčí systémy: geologie/hydrogeologie a vodní hospodářství.

Horninové podloží a jeho specifické vlastnosti, vyplývající především z typu hornin, jejich uložení a tektonického namáhání, představuje strukturální komponentu pro akumulaci a pohyb podzemní vody. Tyto poznatky jsou vkládány do geologických a hydrogeologických 3D modelů, které jsou základem pro numerický model proudění podzemní vody.



Postupy při modelování

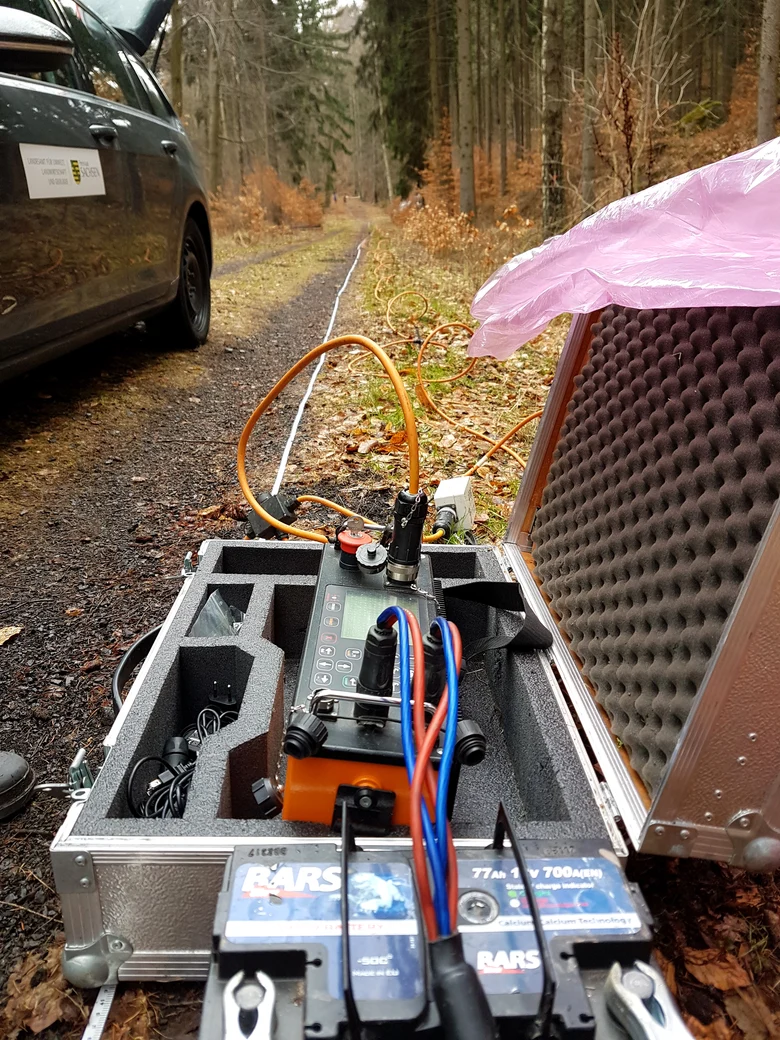

Za účelem plnění průběžných úkolů jsou v rámci projektu cíleně řešeny otázky, vztahující se ke geologii podloží. Pro zodpovězení těchto otázek byly provedeny geofyzikální průzkumy, jejichž cílem byl průzkum hluboce uložených a doposud neobjevených prvků, jako jsou poruchy či mocnosti křídových sedimentů. Intenzivně sledovány byly oblasti Žitavských hor nedaleko obce Lückendorf. Přitom bylo využito celé spektrum metod geofyzikálního průzkumu. Pro získání detailního obrazu geologické situace v Žitavských horách byly přitom seismické průzkumy spojeny s gravimetrickými údaji a geoelektrickými průzkumy. Získané poznatky tak umožňují vyvodit závěry k poruchové situaci v oblasti Lužického zlomu, případně příčných poruch, ale i detailní poznatky o poloze granodioritu a křídy v řešeném území. Výsledky mohou být poté využity v detailních hydrologických studiích. Projekt ResiBil tak díky své unikátnosti ukazuje cestu, prostřednictvím které mohou různé přírodovědné obory dospět ruku v ruce k cenným a trvalým výsledkům. Z geovědního pohledu proto patří oblast  kolem Lückendorfu mezi nejlépe prozkoumané oblasti mimo těžební oblasti v Sasku.



Pro geologii přeshraničního řešeného území byl vytvořen běžný geologický profil, který zahrnuje všechny plošné významné geologické jednotky, nacházející se v řešeném území. Tyto jednotky byly podle jejich časového zařazení tabulkově a synopticky seřazeny. Do zpracování běžného profilu byly zahrnuty genetické, hydrologické a petrografické charakteristiky.

Běžný profil a geologické řezy tvoří společně principiální model struktury řešeného území a představují kostru pro trojrozměrný model.

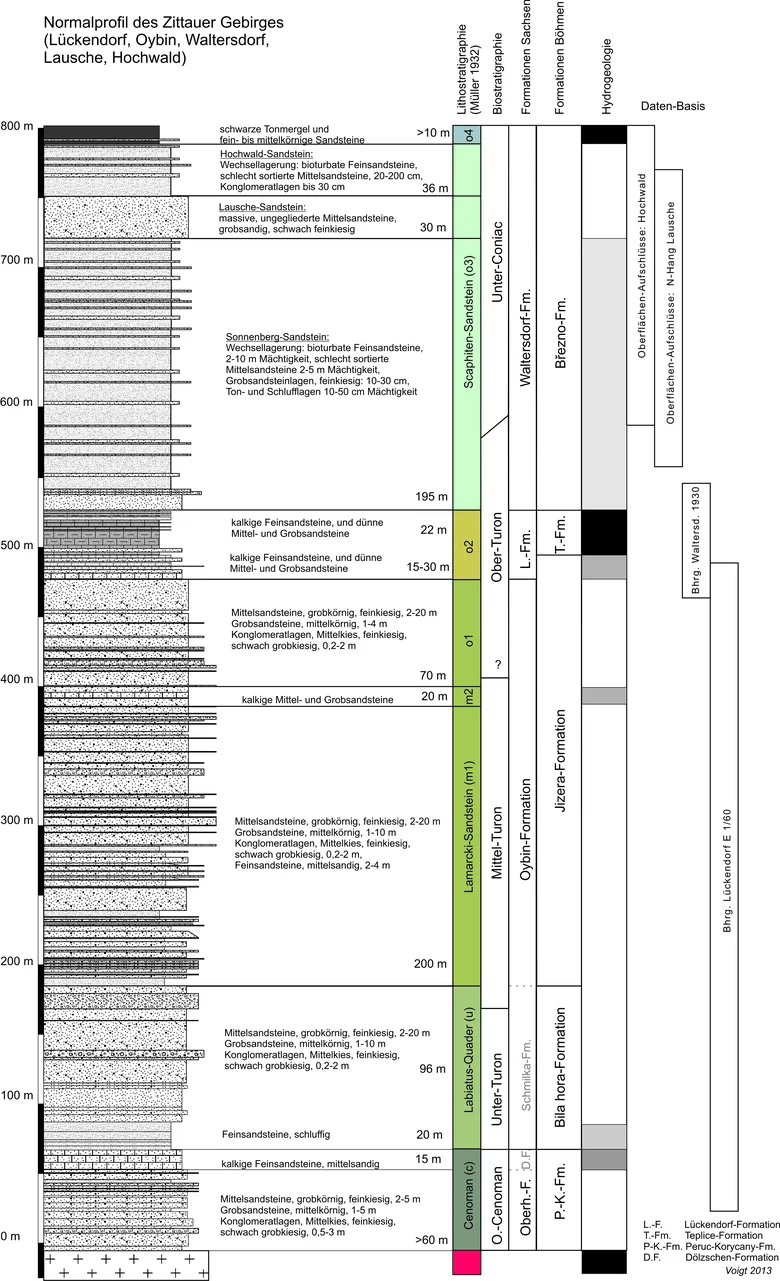

Běžný profil Žitavských hor z předchozího projektu GRACE



Přeshraniční trojrozměrné modely se skládají z výškového modelu s hustotou rastru 25 x 25 m a spodních a svrchních ploch geologického rozhraní, vymezující relevantní zvodně v dílčích územích. Tyto plochy jsou převzaty z předem společně vytvořeného, korelovaného geologicko-stratigrafického profilu.

Pod pojmem korelace je zde chápáno sloučení dvou dílčích geologických modelů, pomocí kterých je možno navzájem odladit jednotlivé vrstvy podloží a takto je sloučit. Každý z partnerů připravuje data, která budou použita pro interpolace ploch, za svoji část dílčího území. To zahrnuje kódování údajů horninových vrstev jako v běžném profilu, shrnutí dat horninových vrstev pro jednotlivé hloubky a interpolace dat v ploše. Následně je zpracováno rozšíření modelových jednotek formou polygonů a digitalizace relevantních prvků poruch formou linií. Partneři projektu si datové sady, sloužící ke konstrukci modelových ploch, navzájem vymění a zahrnou do příslušné interpolace. Tento postup zajišťuje kvalitní technickou korelaci ploch na kontaktu mezi českou a německou částí modelu.

Ze strany českého partnera, České geologické služby, je interpolace realizována prostřednictvím programu »Golden Software Surfer«. Oproti tomu německá strana používá program »ESRI ArcGIS 10.5« s rozšířením Spatial Analyst a 3D Analyst. Z obou aplikací je možno exportovat na softwaru nezávislý formát dat X-Y-Z, což umožňuje bezproblémovou výměnu a import dat.

Svrchní plocha modelu se tvroří z dat výškového modelu s rozlišením 10 m a přepočte se na modelový rastr 25 m. Pro zamezení horizontálních posunů a z nich vyplývajících výškových rozdílů byl na začátku řešení dohodnut jako závazný souřadnicový systém pro všechny modelové práce a práce s GIS souřadnicový systém ETRS89/UTM. Po dokončení dílčích trojrozměrných modelů dojde ke sloučení geologických vrstev do celkového modelu.





Důležitým základem pro modelování procesů v rámci projektu jsou trojrozměrné geologické modely. Dvourozměrné mapy mohou zobrazit pouze části celkového prostoru, oproti tomu trojrozměrné modely mohou podloží zobrazit jako celek. Přitom jsou pomocí programů pro trojrozměrné modelování slučovány nejrůznější údaje, jako například geologické mapy, řezy profilů, plány izolinií, mapy geologické struktury, výsledky geofyzikálních průzkumů a informace z vrtů, které jsou ověřovány z hlediska jejich konzistence. Tato vstupní data jsou následně převedena do ploch svrchních a spodních vrstev, tektonických poruchových vrstev nebo také těles nad sebou položených vrstev a jednotně zobrazena. Takto vzniklý trojrozměrný model je základem pro vývoj specifických odborných modelů (hydrogeologie, hydrologie). Pro tyto účely jsou modelované jednotky, případně tělesa obsazena příslušnými fyzikálními horninovými vlastnostmi.

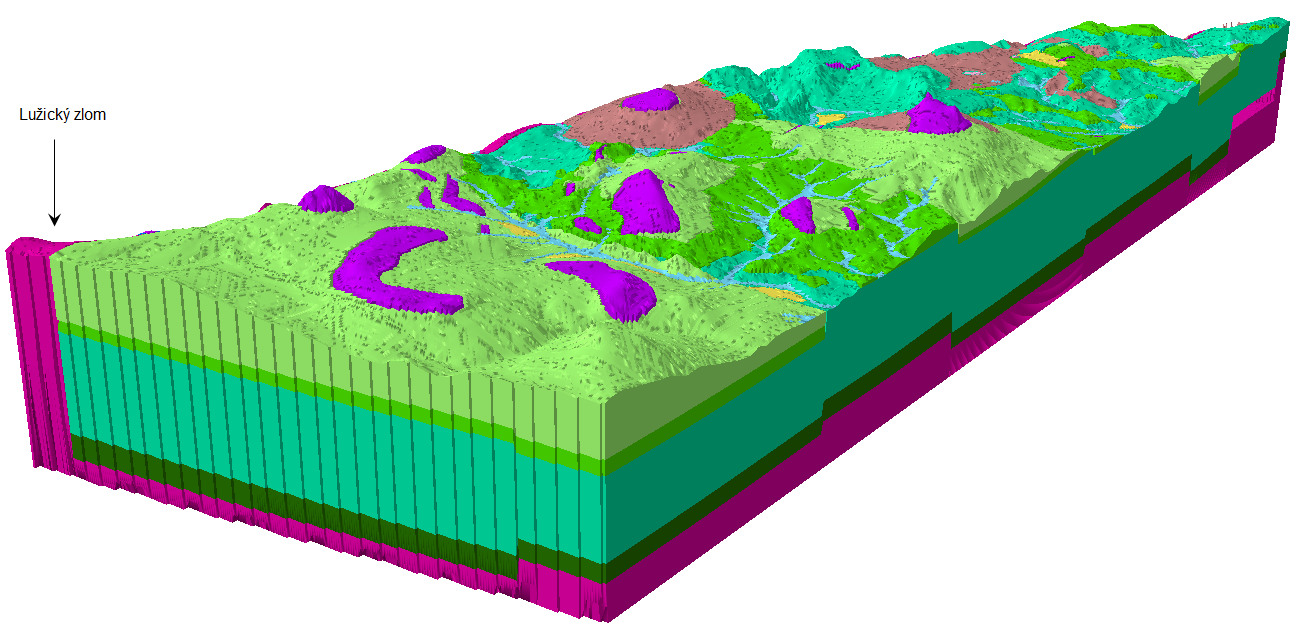

Trojrozměrný model území v okolí Lückendorfu z předchozího projektu GRACE

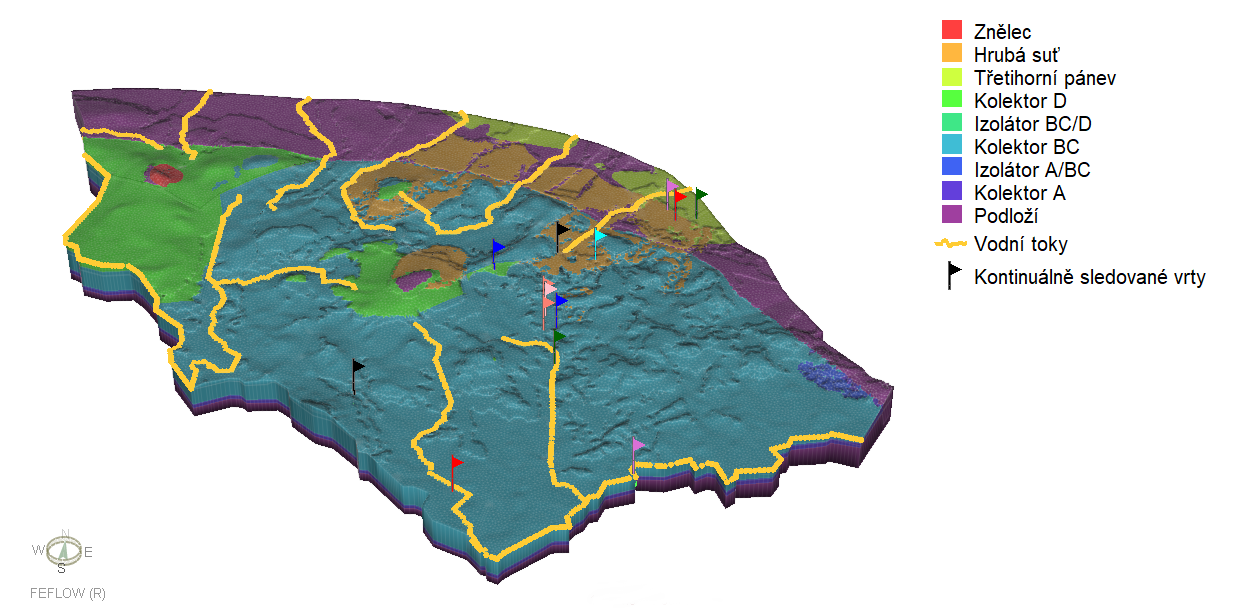

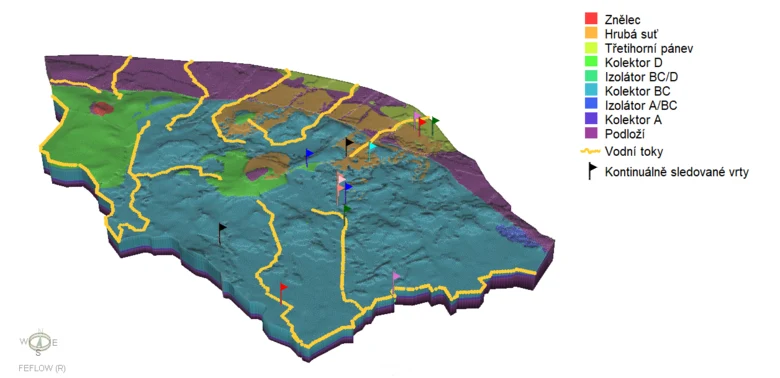

Hydrogeologický model vrstev pilotní oblasti Lückendorf.

Při vytváření modelů proudění podzemní vody je nutno předem vytvořit model hydrogeologické struktury. Informace o geologickém podloží jsou přitom abstrahovány a zjednodušeny. Kolektory podzemní vody jsou v česko-saské křídové pánvi tvořeny většinou pískovci a konglomeráty, zatímco jiné litologické typy s vyšším podílem jemné frakce (jíl a silt) tvoří izolátory a poloizolátory. Hydrogeologický model křídové pánve rozlišuje až čtyři oddělené kolektory. Jejich označení a také prostorové vymezení je na české a saské straně rozdílné. Zatímco v Německu jsou kolektory značeny číselně od shora dolů (1-4), klasifikuje česká terminologie tyto kolektory abecedně (a-d) zezdola nahoru. Mezi kolektory se na některých místech nacházejí výrazné, avšak špatně vytvořené vrstvy jemnozrnných materiálů (jílovce, siltovce).

Takto definované hydrostatické jednotky (kolektory/izolátory) jsou popsány pomocí parametrů (mimo jiné hydrogeologické parametry, hydrologické okrajové podmínky) a vyhodnoceny.

Literatura:
G.E.O.S. 2014: Entwicklung zweier 3D-Modelle im sächsisch-böhmischen Grenzgebiet, Abschlusspräsentation Teilgebiet Lückendorf.
